DZJ-120 技術參數

偏心力矩:: 750 NM
額定激振力:: 0-823 KN
最大拔樁力:: 392 KN
最大振幅:: 0-12 MM
尺寸 (不含夾具長寬高):: 1.85 x 1.35 x 2.5 M
重量 (不含夾具):: 7000 kgs
液壓夾具:: 單夾具 / 雙夾具
電機功率:: 120 KW
頻率:: 0-1000 轉/分鐘 RPM
電纜:: 70 mm²
雙夾具夾持范圍:: 600-2000 mm
發電機組:: 300 KW
吊機:: 70 T

詢價

產品尺寸

DZJ-120電動振動打樁錘

型號	夾持力(kN)	H (mm)	W (mm)	O (mm)	N (mm)	E (mm)	F (mm)	重量（公斤）	適合的振動錘型號
ZYJ-II480X2	960	1245	2500	600-2000	250	620	0-48	3300	DZ-90/DZJ-90/DZJ-120
ZYJ-II1050	1050	1390	3100	600-2500	250	720	0-50	3700	DZJ-135/ DZJ-150
ZYJ-II1300X2	2600	1670	3500	800-3000	250	750	0-55	3820	DZJ-180/DZJ-200/DZJ-240

型號	夾持力(kN)	C (mm)	N (mm)	E (mm)	F (mm)	ΦM (mm)	重量（公斤）	適合的振動錘型號
ZYJ-I75A	750	1100	190	670	0-50	540	600	DZ-45
ZYJ-I75B	750	1100	190	670	0-50	650	600	DZ-60
ZYJ-I85	850	1130	250	690	0-50	720	1100	DZ-90/DZJ-90
ZYJ-I130	1300	1375	250	790	0-50	780	1500	DZJ-120/DZJ-135/DZJ-150

DZJ-120電動振動打樁錘

典型使用方式

Crawler Crane

履帶吊

DZJ-120電動振動打樁錘

履帶樁架

DZJ-120電動振動打樁錘

汽車吊

DZJ-120電動振動打樁錘

浮吊

DZJ-120電動振動打樁錘

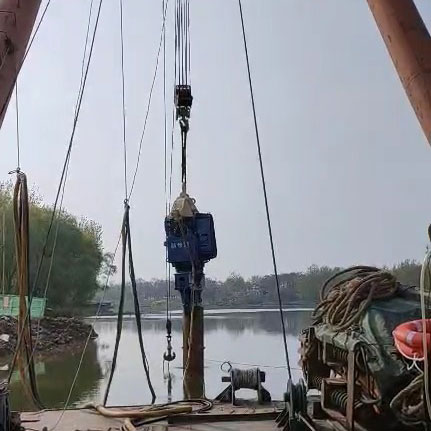

吊裝駁船

DZJ-120電動振動打樁錘

打樁駁船

電動振動打樁錘工作原理

DZJ-120電動振動打樁錘

工作原理:

振動打樁錘是利用共振理論原理設計的。當樁的受迫振動頻率與土體的振動頻率一致時，土體就會產生相應的共振。此時，土體條件和樁身下沉阻力，特別是樁壁間側阻力會迅速下降，樁身在自重作用下下沉，完成振動打樁工作。由于振動打樁錘是通過減小樁壁與土體之間的摩擦力來達到沉樁目的的，當樁壁與土體之間的摩擦力減小時，可產生稍大于樁體與樁身的力。用于減少樁壁與土體之間的摩擦。樁被拉起。與沖擊式打樁錘相比，振動打樁錘具有同機打樁和拉拔功能，因此近年來得到越來越多的應用。
